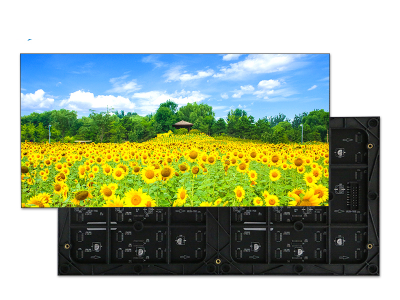

（1）结构示意图 |
||||||
|
结构说明：采用SMD贴片封装技术,“三合一”结构,点间距3.0mm分辨率111111点/㎡ |
||||||
|
（2）专业分析 |
||||||
|
序号 |
专业分析内容 |
分析项目 |
||||
|
1 |
配色分析 |
为使配色达到最佳的白平衡效果，其中各种颜色亮度的配色比例为 R：G：B/3：6：1。 |
||||
|
（3）像素点参数 |
||||||
|
序号 |
项 目 |
参 数 |
||||
|
1 |
像素点型号 |
2121 |
||||
|
2 |
像素点间距 |
3mm |
||||
|
3 |
像素组成 |
红绿蓝 |
||||
|
（4）管芯参数 |
||||||
|
序号 |
项 目 |
波长（平均值） |
亮度（平均值） |
型 号 |
||
|
1 |
R |
624nm |
300mcd |
台湾晶元 |
||
|
2 |
G |
527nm |
450mcd |
台湾晶元 |
||
|
3 |
B |
470nm |
110mcd |
台湾晶元 |
||
|
（5）屏体技术参数 |
||||||
|
1 |
屏体显示尺寸 |
mX m=㎡ |
||||
|
2 |
屏体分辨率 |
点X 点=点 |
||||
|
3 |
显示密度 |
111111点/ M2 |
||||
|
4 |
单元板点数 |
64点×64点 |
||||
|
5 |
单元板尺寸 |
192*192 |
||||
|
6 |
单元像素 |
4096点 |
||||
|
7 |
屏体组成 |
前后维护 |
||||
|
8 |
显示亮度 |
1000cd/ M2 |
||||
|
9 |
亮度调节 |
32级亮度调节（自动/手动） |
||||
|
10 |
扫描方式 |
1/32扫描 |
||||
|
11 |
驱动方式 |
恒流驱动 |
||||
|
12 |
视角 |
140度（水平视角） |
||||
|
13 |
可视距离 |
2-50米 |
||||
|
14 |
灰度等级 |
红、绿、蓝16384级编码256级输出 |
||||
|
15 |
显示颜色 |
16777216种 |
||||
|
16 |
换帧速度 |
>60帧/秒 |
||||
|
17 |
刷新帧频 |
1920HZ |
||||
|
18 |
控制方式 |
与计算机监视器同步 |
||||
|
19 |
数据传输 |
并行RS422方式 |
||||
|
20 |
屏体功耗 |
最大:580W/ M2 平均:300W/ M2 |
||||
|
21 |
屏幕寿命 |
>10万小时 |
||||
|
22 |
盲点率 |
≤0.0001 |
||||
|
23 |
工作电压 |
AC220V±15% 47～64HZ |
||||
|
24 |
色温 |
6500K±500 |
||||
|
25 |
屏体重量 |
小于24KG/ M2（不包括外框架） |
||||
|
26 |
控制距离 |
小于100米（无中继） |
||||
|
27 |
连续工作 |
10000小时 |
||||
|
28 |
平均无故障时间 |
>10000小时 |
||||
|
29 |
系统工作环境温度 |
—20℃～+60℃ |
||||
|
30 |
系统工作环境湿度 |
10%—95%RH |
||||
|
31 |
系统操作平台 |
WINDOWS（WIN95、WIN98、WIN2000）界面友好，留有接口方便二次开发。 |
||||
|
32 |
接插件 |
美国AMP安普 |
||||
